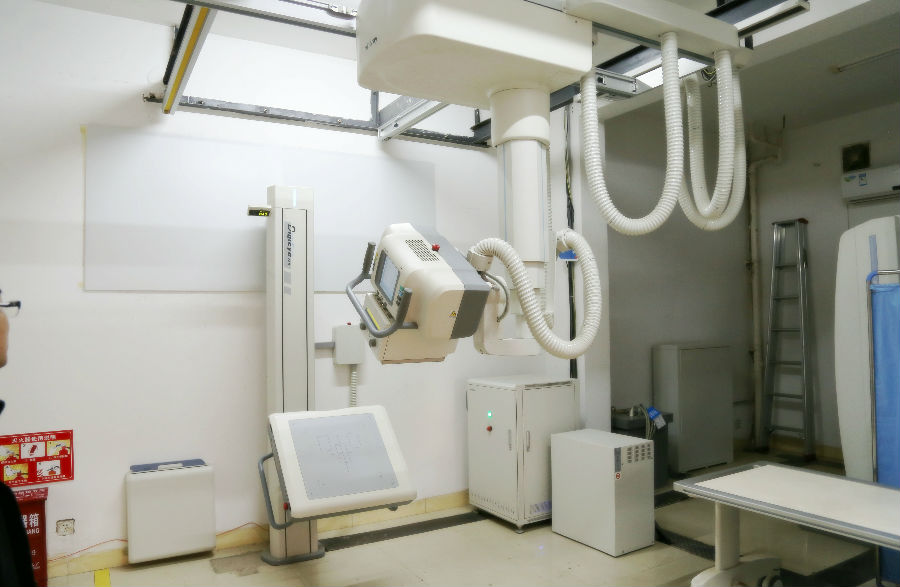

DR X射线机 返回上一级
发布时间:2022-01-16

直接数字平板X线成像系统(Digitied Radiography简称DR),是近几年才发展起来的全新的数字化成像技术。平板数字探测器研制成功并应用临床X线摄影,在医学影像技术上是一个飞跃。数字探测器代替了传统X线设备由影像增强器、摄像头、光学系统和模数转换器构成的影像链。由直接数字化代替传统的模数转换。因而避免了影像链上诸多环节对影像产生的影响,减少了图像的噪音和失真,提高了影像的对比度和分辨率,通过调节窗宽窗位,扩展了X线影像的诊断范围。。阅片工作站配置高分辨、高亮度医学专用阅片显示器,能快速实时显示、阅片、处理存储,快速打印诊断报告。

   DR的主要特点:

(一)具有较高的量子检测效率(DQE),可达74%,普通屏片组合X线照片DQE为30%。

(二)DR成像速度快,采集时间10ms以下,成像时间仅为3秒,放射诊断医师即刻在屏幕上观察图像。数秒即可传送至后处理工作站,进行阅片发诊断报告,常规胸部DR照片从检查到出诊断报告大约5—10分钟。

(三)DR具有较高的空间分辨力和低噪声率,非晶硅接受X线照射后直接转换为电信号,可避免其他成像方式如普通屏片组合照片、CR等光照射磷物质后散射引起的图像锐利度减低,因此可获得高清晰图像。并可获得高性能的MTF曲线。

(四)数字图像可进行后处理。图像后处理是数字图像的最大特点。只后要保留原始数据,就可以根据诊断需要,并通过软件功能,有针对性的对图像进行处理,以提高诊断率。处理内容有窗技术、参数测量、特征提取、图像识别、二维或三维重建、灰度变换、数据压缩,这些均是高科技医学影像学领域中应用的重要体现。

(五)DR具有低的辐射剂量。我院DR的胸部正位照片(成年人),X射线剂量仅为普通屏片组合X线照片的X线剂量的1/53.3,是CR照片X线剂量的1/10,即一次屏片组合X线胸部照片所接受X线照射剂量相当于53.3次DR照片X线剂量的总数,所以DR照片所受X线照射剂量大大低于CEC制定的辐射标准。减少X线对人体照射的不良影响。特别是对X线较敏感的少年儿童、育龄成年人需要X线检查时。DR照片是您最佳的选择。

(六)DR的直接转换技术,使网络工作简单化,效率高,为医学影像学实现全数字化和无胶片化铺平了道路

(七)有效解决了图像的存档管理与传输,采用光盘刻录形式保存图像资料,随时能为受检者提供照片打印服务,防止照片丢失而重复照片,且高清晰的DR照片是全区各大医院互认的照片影像,到上级医院不必做重复检查,减少重复检查的开支。

总之,DR带给我们的是高的DQE、大的宽容度、低的曝光剂量、高分辨力的图像、快的X线转换效率,减轻了放射技术工作人员的劳动负荷。今后伴随着电子计算机技术,微电子技术等信息技术飞速发展,必将为医学影像学的发展提供更广阔的空间,使医学影像形态学诊断水平不断提高。

 DR照片图像与模拟X线照片图像相比,数字图像的优势为:

    1.数字图像的密度分辨率高。普通屏片组合X线照片的密度分辨率只能达到26灰阶,而数字图像的密度分辨率可达到210-12灰阶。虽然人眼对灰阶的分辨率有一定的限度,但固有数字图像可通过变化窗宽、窗位、转换曲线等技术,可使全部灰阶分段得到充分显示。从而扩大了密度分辨率的信息量。扩大照片的诊断范围。如普通屏片组合X线胸部正位片的纵隔、心影后肺组织观察不清,与双膈肌重叠的肋骨也无法观察,如有骨折极易漏诊,但DR照片可以通过调节窗宽、窗位、转换曲线等技术,很清楚看到纵隔、心影后肺组织病变,与膈肌重叠的肋骨也能显示清楚等。

    2.数字图像可进行后处理。图像后处理是相对于模拟X线成像,数字图像的最大特点。只要存在原始数据,就可以根据诊断的需求,通过软件功能,有针对性的对图像进行处理,以提高诊断率。处理内容通常有窗技术、参数测量、特征提取、图像识别、二维或三维重建、灰度变换、数据压缩,这些均是高科技医学影像学领域中应用的重要体现。

    3. 数字图像可以存储、调阅、传输或拷贝。数字图像可以存储于磁盘、磁带、光盘及各种记忆卡,并可随时进行调阅、传输。影像数据的储存和传输是PACS系统建立的最重要部分,为联网、远程会诊、实现无胶片化等奠定了良好基础。

    4.成像速度快。由于DR系统改变了以往传统的摄影、成像方法,时间分明辨率明显提高,曝光后10秒钟即可获得数字影像,极大地提高了工作效率,且可以进行全身各部位检查,大大方便了临床重症、急症患者的诊治。

DR系统是目前最先进的数字放射系统,代表着医学影像学的发展水平。采用直接成像探测器,拥有最先进的图像处理功能及分析软件,成像质量稳定,射线剂量极小,提供的数字化影像非常清晰,组织层次丰富,极大的提高了微小病灶的检出率,为患者提供优质清晰的照片,图像可以通过光盘存储,查询方便。
